ПТД1

 Применение

Погружной датчик температуры ПТД1 для систем вентиляции сделан на основе измерительного элемента NTC10 кОм.

Подходит для любых контроллеров использующих подобный тип измерительных элементов.
Сопротивление 10 кОм / 25 ºС, погрешность измерения ±0,5 ºС / 25 ºС.

Датчики обладают отрицательным температурным коэффициентом, т.е. сопротивление измерительного элемента, используемого в этих датчиках, уменьшается при увеличении температуры.

Используется для измерения температуры теплоносителя.

Датчик устанавливается непосредственно в трубопровод как можно ближе к выходному патрубку калорифера. Латунный корпус, устанавливается в трубопровод через тройник, соединение G1/4".

Технические характеристики

• Диапазон измерения 0...90 ºС;
• Диапазон рабочих температур минус 30...90 ºС;
• Степень защиты IP68;
• Кабель 2х0,75, длина 2 м;
• Резьба G1/4";
• Длина погружной части датчика 45 мм;
• Длина резьбовой части 9 мм;
• Длина шестигранной части под ключ 6мм.

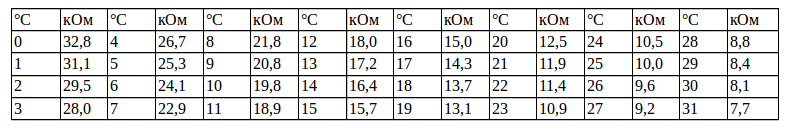

Таблица зависимости сопротивления датчика ПТД1 от температуры
