Применение
Симисторные регуляторы МРТ380 предназначены для поддержания температуры приточного воздуха в системах вентиляции и кондиционирования с электрическим калорифером.
Поддержание температуры происходит за счет управления трехфазными или двухфазными электрическими калориферами с напряжением питания 400 В.
Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Особенностью данного регулятора является то, что он разделен на две части: блок управления с выключателем и блок симисторов.

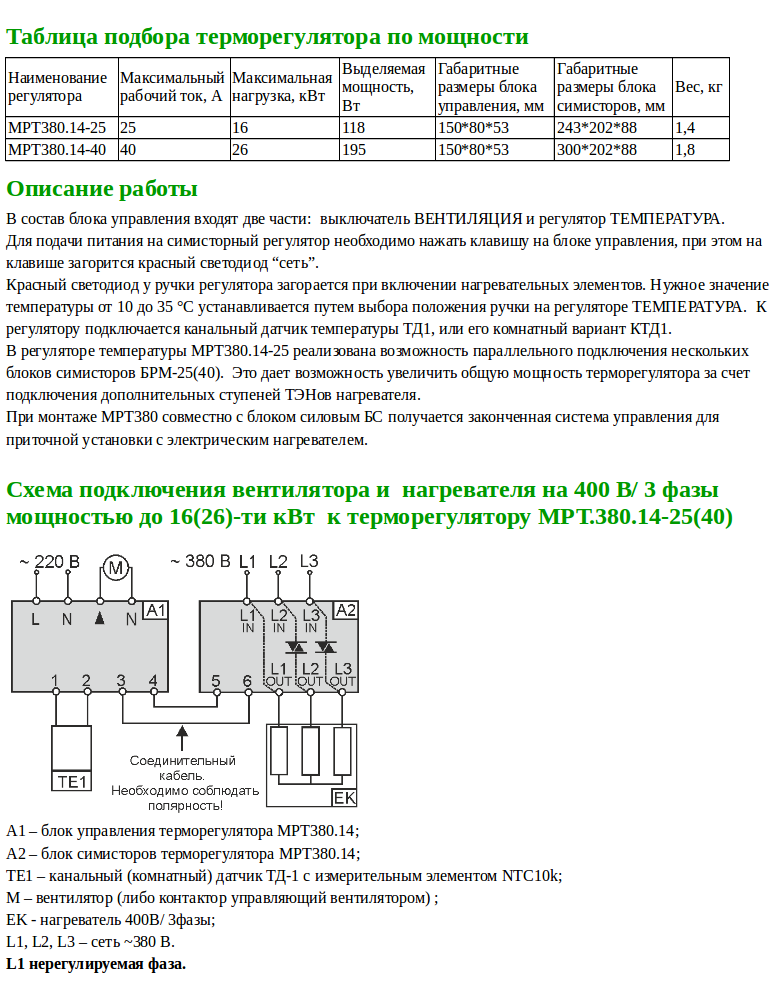

Технические характеристики
- Напряжение питания блока управления: ~ 220 В ± 15%;
- Напряжение коммутируемое блоком симисторов: ~ 400 В ± 15%;
- Диапазон рабочих температур: 0 ... 40 °С;
- Степень защиты блока управления: IP20;
- Степень защиты блока симисторов: IP40;
- Монтаж: на стену или в щит управления.

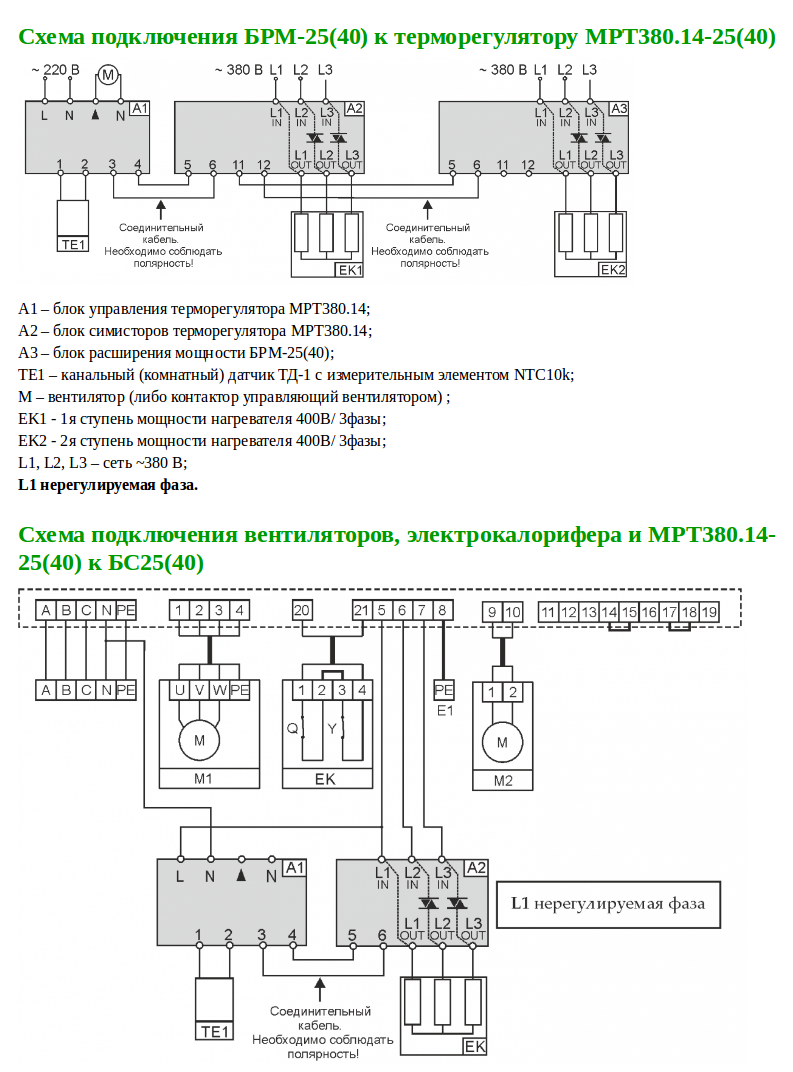

M1 — приточный вентилятор мощностью до 7,5 кВт, 400 В;
М2 — электропривод воздушной заслонки с пружинным возвратом, питание 220 В (например, Belimo Lf230);
EК — электрический канальный нагреватель 3ф мощностью до 24 кВт, 400 В;
Q и Y — биметаллические термовыключатели электрического калорифера;
А1 — блок управления терморегулятора МРТ380;
А2 — блок симисторов МРТ380 ;
ТЕ1 — датчик температуры ТД1 или КТД1;
А В С — сеть ~ 380 B;
N — рабочая нейтраль;
PE — защитная земля.

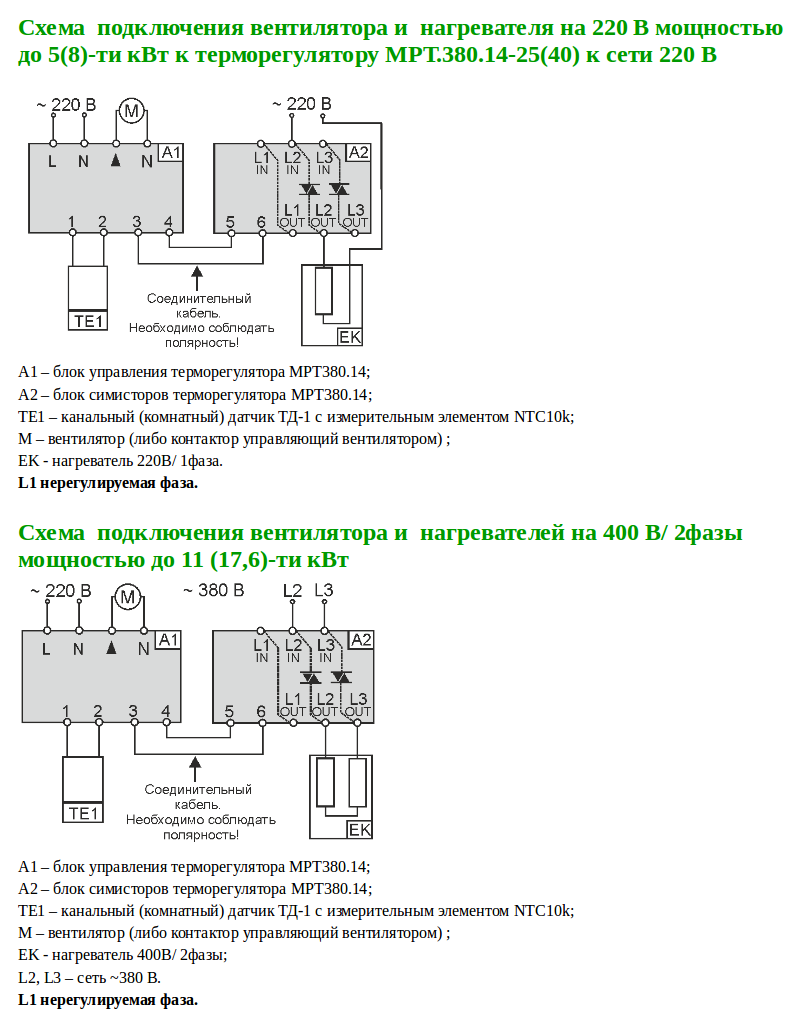

Между собой блок управления и блок симисторов должны быть соединены 4-х метровым кабелем, входящим в комплект поставки. Важно соблюдать полярность!
Для правильной работы, между клеммами 2 и 3 канального нагревателя должна быть установлена перемычка.
Для правильной работы блока силового между контактами 14-15 и 17-18 необходимо установить перемычки.
